Клапан обратный двухстворчатый TAFLINE, серия TL77R-16D, ДУ450

Артикул: TL51/450/10/МФ/ Ч/НС
Стоимость
186 973,00 ₽/ шт.
АртикулTL51/450/10/МФ/ Ч/НС
СтатусПод заказ
ПроизводительTAFLINE

Двустворчатый обратный клапан чугунный межфланцевый TAFLINE серия TL77R-16D применяется в тепловых пунктах и котельных, в трубопроводных системах тепло- и холодоснабжения, системах отопления, водоподготовки для предотвращения обратного потока рабочей среды.

При образовании обратного потока в системе, заслонка автоматически закрывается, перекрывая поток рабочей среды и предотвращает аварийные ситуации.

Технические характеристики:

Наименование параметраЗначение
Рабочая средаВода, растворы гликолей до 50%
Номинальное давление, PN16
Исполнение затвораДвустворчатый
Тип присоединения к трубопроводуМежфланцевый
Температура рабочей среды t, ℃От -20 до +120
Температура окружающей среды t, ℃От -20 до +70
Относительная влажность воздуха, %, не более) 80%
Класс герметичности по ГОСТ 9544-2015Класс А (при давлении противотока 0,1 бар)

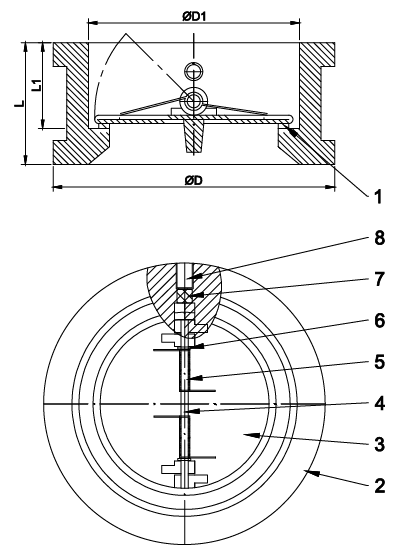

Материальное исполнение:

№ДетальМарка материала/аналог материала
1СедлоEPDM
2КорпусЧугун (CI) + эпоксидное покрытие (Epoxy spray)
3ДискCF8
4ОснованиеSS416
5ПружинаSS304
6ШайбаPTFE
7Уплотнительная прокладкаEPDM
8ЗаглушкаWCB

Габаритные размеры:

Артикул    DD1 LL1
TL51/040/10/МФ/
Ч/НС		 91 6543 33
TL51/050/10/МФ/
Ч/НС		10765 43 33
TL51/065/10/МФ/
Ч/НС 		127804634
TL51/080/10/МФ/
Ч/НС		142946444
TL51/100/10/МФ/
Ч/НС		1621176448
TL51/125/10/МФ/
Ч/НС		1921457050
TL51/150/10/МФ/
Ч/НС		2181707652
TL51/200/10/МФ/
Ч/НС   		2732248958
TL51/250/10/МФ/
Ч/НС		32826511478
TL51/300/10/МФ/
Ч/НС		37831011474
TL51/350/10/МФ/
Ч/НС		43836012779
TL51/400/10/МФ/
Ч/НС		 489 41014088
TL51/450/10/МФ/
Ч/НС		53545015298
TL51/500/10/МФ/
Ч/НС		594505152100
TL51/600/10/МФ/
Ч/НС		720624178124
DN450
PN16
Рабочая средаВода, водный раствор гликоля до 50%
t раб. среды, °C-20/+120
Материал корпусаЧугун
ПрисоединениеМежфланцевое
Макс. рабочее давление, бар16
t окр. среды,°C-20/+70
Материалы дисковCF8
